دقت بالا 0.005mm ثبات بالا بلوک های V Jigs تثبیتات برای طراحی مکانیکی ماشینکاری تراز و بازرسی قطعه کار
-
برجسته کردن
بلوک های V با دقت بالا برای ماشینکاری
,تکیه های تعادل ثابت قطعات کار
,دستگاه های بازرسی دقیق با ضمانت
-
گارانتییک سال
-
تایپ کنیدپایه مغناطیسی
-
موادفولاد با کیفیت بالا و سختی HRC55-62
-
رنگمشکی
-
ویژگیزوایای V-90 درجه
-
بستن8-66
-
ابعاد (L×W×H)105×105×78 میلی متر
-
برنامه های کاربردیبرای کارهای چیدمان، ماشینکاری و بازرسی استفاده می شود
-
بستهجعبه کاغذی
-
محل منبعشانشی، چین
-
نام تجاریKM
-
گواهیISO DIN GB RoHS
-
شماره مدلKM-644-5
-
جزئیات بسته بندیجعبه کاغذ 21 * 12 * 8 سانتی متر / قطعه 1.30 کیلوگرم / قطعه
-
زمان تحویلظرف 15 روز
-
شرایط پرداختT/T، L/C، D/P، D/A، PayPal و غیره
-
قابلیت ارائه50000 قطعه در ماه
دقت بالا 0.005mm ثبات بالا بلوک های V Jigs تثبیتات برای طراحی مکانیکی ماشینکاری تراز و بازرسی قطعه کار
دقت بالا 0.005mm ثبات بالا بلوک های V Jigs تثبیتات برای طراحی مکانیکی ماشینکاری تراز و بازرسی قطعه کار
توضیحات:

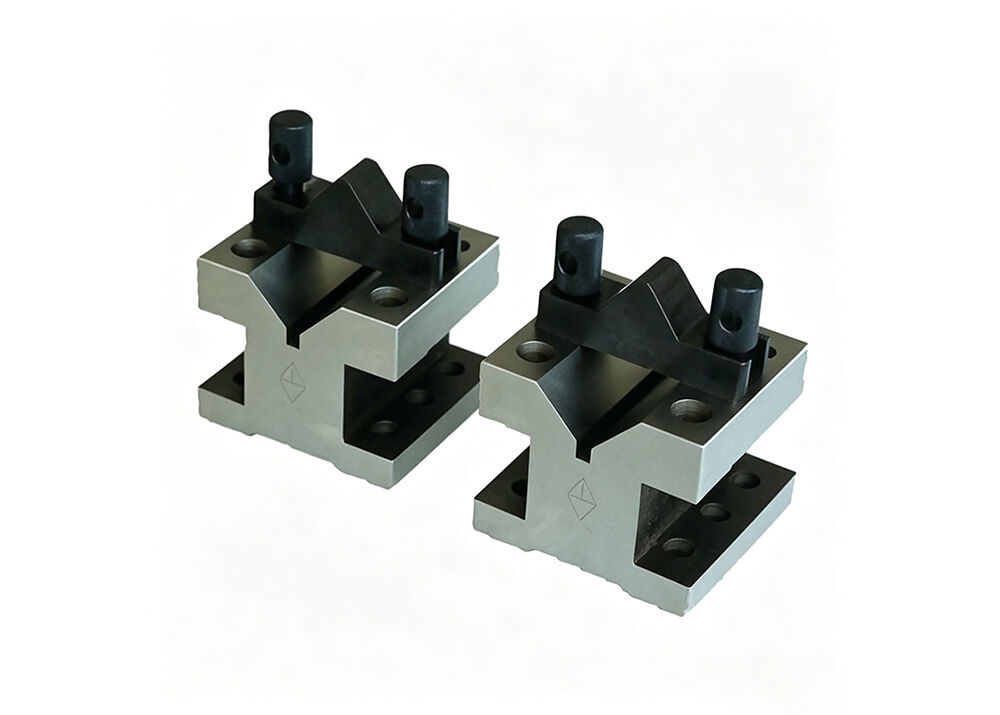

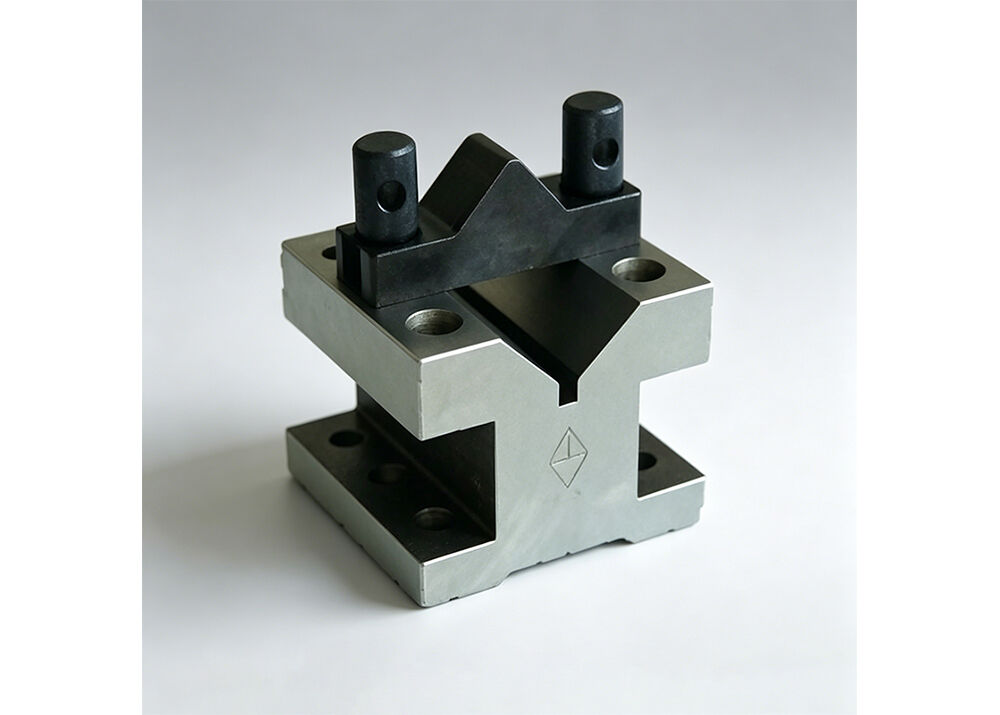

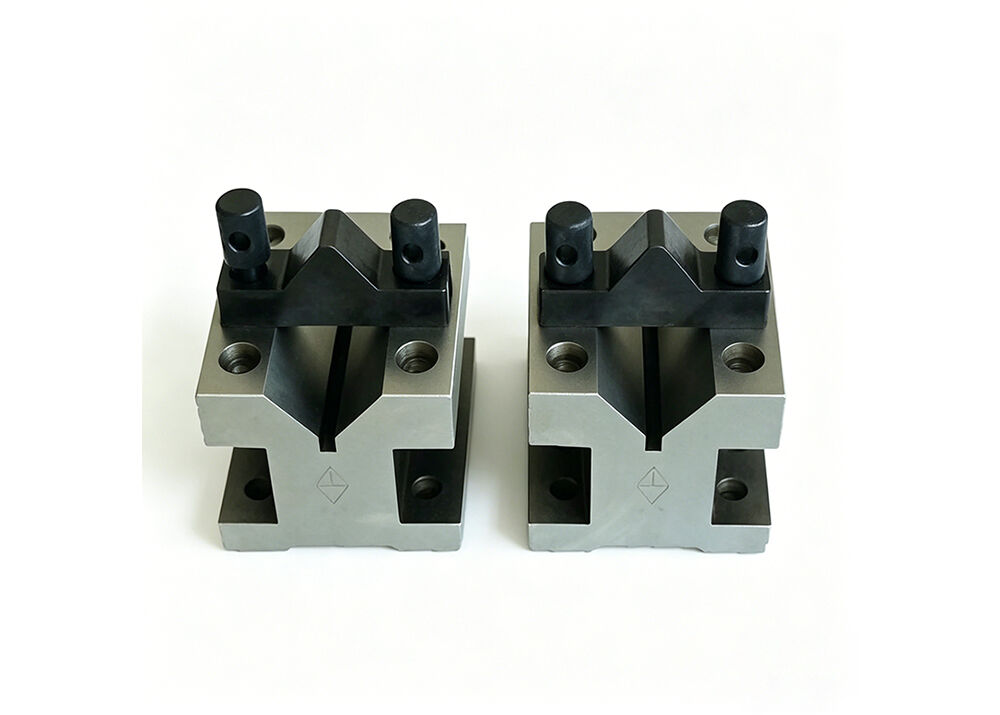

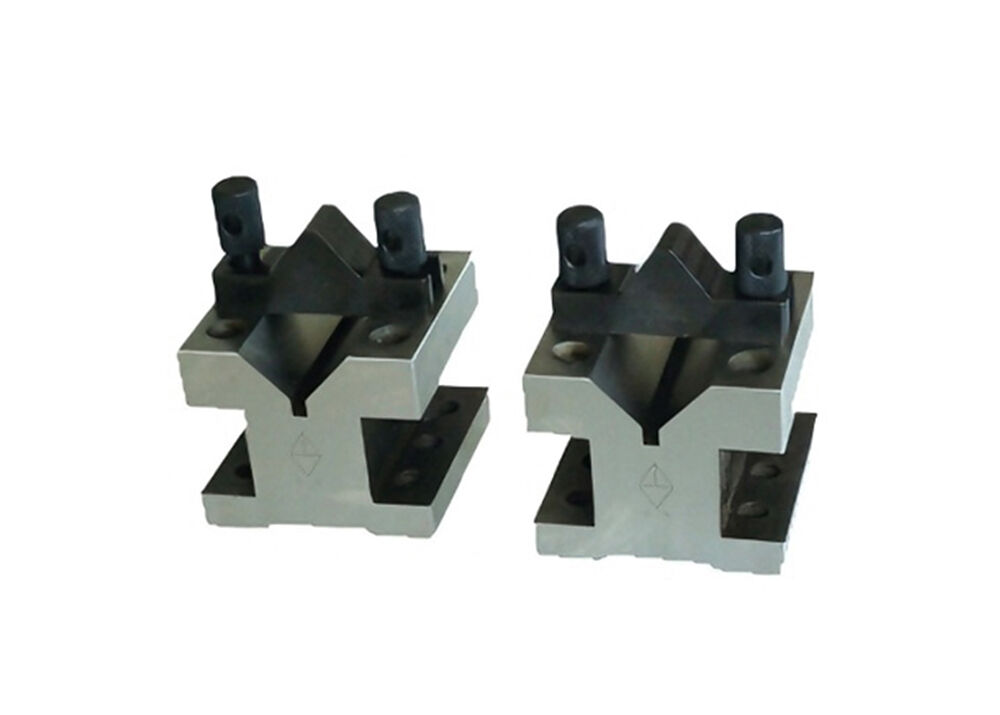

V-Blocks تجهیزات حرفه ای برای نگه داشتن کار هستند که به اپراتورها امکان می دهد قطعات را برای عملیات ماشینکاری و بازرسی به طور ایمن پیدا کنند و قفل کنند.سطوح جانبی و سطوح تماس V کاملاً دقیق هستند.، ارائه سطوح مرجع پایدار، قابل اعتماد و قابل تکرار برای تضمین نتایج ثابت ماشینکاری و اندازه گیری.
برای حفظ دقت طولانی مدت، بلوک های V نیاز به بازرسی دوره ای دارند. بلوک های V ما به طور کامل با گرما درمان می شوند و با دقت ماشینکاری می شوند، عملکرد پایدار را به عنوان ابزارهای قابل اعتماد کارگاه تضمین می کنند.
سطح های دوگانه تماس شکل V به طور محکم از قطعات از جمله میله گرد، کالاهای لوله ای و قطعات میله پشتیبانی می کنند. قطعات کار به طور مساوی بر روی هر دو چهره پروفایل V قرار می گیرند.که به طور مساوی فشار کلیمپ را توزیع می کنداین توزیع یکنواخت نیروی قطعه را در یک موقعیت ثابت برای فرش دقیق، خرد کردن، علامت گذاری طرح و آزمایش روان می کند.
هر بلوک V با جفت مناسب از فولاد درجه بالا ساخته شده است که برای مقاومت در برابر فرسایش برتر به HRC 55 ٪ 62 سخت شده است. دارای زاویه استاندارد 90 ° V و با براکت های قفل مناسب عرضه می شود.بلوک های متریک و اینچی ما دقت بالایی تا صفر دارند.005 میلی متر (0.0002 اینچ)
جزئیات سریع:
1برای کار طرح بندی، ماشینکاری و بازرسی استفاده می شود.
2از فولاد با کیفیت بالا و سختی HRC55-62 ساخته شده است.
3.90 درجه زاویه V

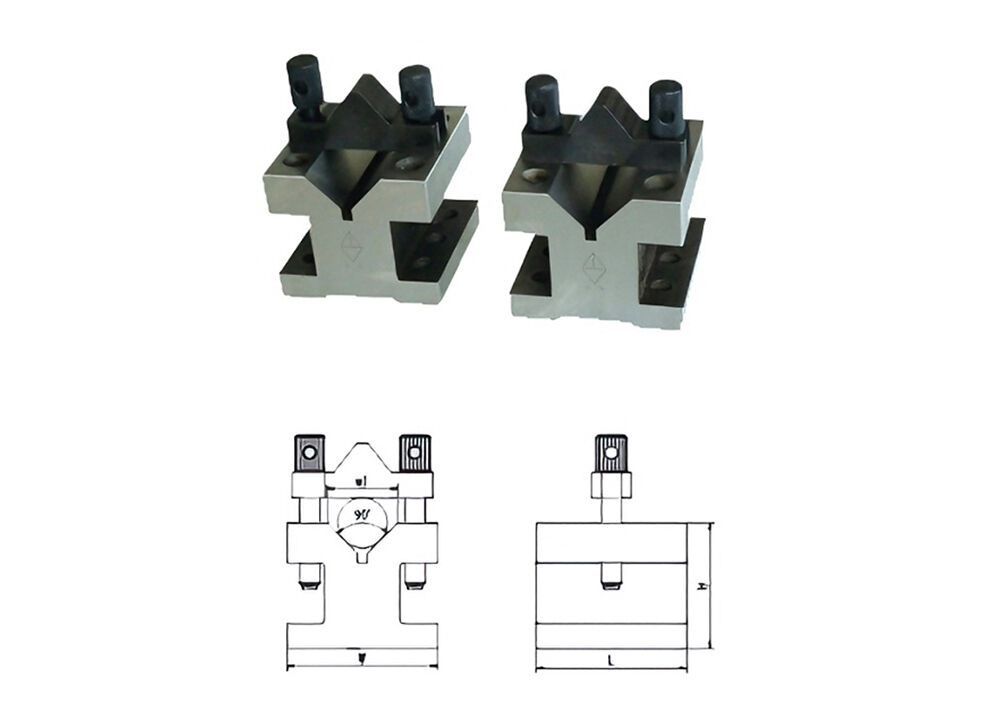

مشخصات:
|
دستور شماره |
ابعاد (L × W × H) |
دقت |
قفل کردن |
|
KM-644-1 |
45×41×35 میلی متر |
0.005mm |
5 تا 35 |
|
KM-644-2 |
۷۰×۴۵×۴۱ میلی متر |
0.005mm |
5-42 |
|
KM-644-3 |
۷۰×۶۳×۴۴ میلی متر |
0.005mm |
5-46 |
|
KM-644-4 |
125×90×70 میلی متر |
0.005mm |
8-60 |
|
KM-644-5 |
105×105×78 میلی متر |
0.005mm |
8 تا 66 |
|
KM-644-6 |
60×60×50 میلی متر |
0.005mm |
5 تا 34 |
|
KM-644-7 |
35 × 35 × 30 میلی متر |
0.005mm |
3 تا 16 |
|
KM-644-8 |
1-3/4×2-3/4×1-5/8 |
0.0002" |
۵ تا ۳۸ |
|
KM-644-9 |
2-3/4×2-1/2×1-3/4 |
0.0002" |
5 تا 34 |
|
KM-644-10 |
4-7/8×3-1/2×2-3/4 |
0.0002" |
8 تا 66 |
نکات برجسته محصول:
1سطح مرجع زمین دقیق
پایه، چهره های جانبی و سطوح تماس V کاملا دقیق ماشینکاری شده اند، ارائه ثبات، مرجع قابل تکرار
هواپیماها برای طرح بندیوظایف ماشینکاری و بازرسی.
2طراحی بهینه شده V-Shaped Clamping
استاندارد 90 ° دو V چهره تماس به طور مساوی توزیع قدرت clamping، محکم تثبیت می کند میله های گرد، میله ها و لوله
قطعات کاردر حالت ثابت در طول آزمایش و پردازش.
3سختي بالا و طول عمر خدمت
ساخته شده از فولاد برتر و درمان شده گرمایی به HRC 55-62، ارائه مقاومت لباس برجسته برای
سنگين هاي بلند مدتاستفاده از کارگاه
4.به عنوان جفت مناسب با کلیمپ عرضه می شود
مجموعه کامل شامل بلوک های V جفت شده و براکت های قفل مناسب است. مشخصات ابعاد متریک و اینچی
پوششطیف گسترده ای از اندازه های قطعات کار.
5کاربرد گسترده ای برای اندازه گیری دقیق
کاملی کار نگهدارنده برای آزمایش جریان گودال، بازرسی لوله های نفتی، علامت گذاری طرح، آسیاب، آسیاب و
کنترل کیفیت در آزمایشگاه های ماشین آلات و سنجش
کاربردها:
سوال 1: چرا سطوح دقیق زمین برای بلوک های V مهم هستند؟
A: پایه، سطوح جانبی و سطوح تماس V کاملاً دقیق هستند. آنها سطوح مرجع پایدار و قابل تکرار را ایجاد می کنند که نتایج ثابت ماشینکاری و اندازه گیری را برای طرح تضمین می کنند.کارهای ماشینکاری و بازرسی.
س2: آیا آنها به عنوان جفت های تطبیق یافته و شامل کلیمپ هستند؟
ج: بله. آنها به عنوان بلوک های V-pair با براکت های مناسب عرضه می شوند. مشخصات متریک و اینچی برای متناسب بودن با اندازه های مختلف قطعات موجود است.
س3: این بلوک های V می توانند به چه سطحی از دقت برسند؟
A: بلوک های V فولادی دقیق ما به دقت بالای 0.005 میلی متر (0.0002 اینچ) می رسند و الزامات دقیق دقیق برای اندازه گیری و ماشینکاری با دقت بالا را برآورده می کنند.
