مجموعه بلوک های درجه V صنعتی با دقت بالا بلوک های V برای پردازش و بررسی کار طراحی اتاق ابزار

مجموعه بلوک‌های V صنعتی دقت بالا برای طراحی ابزار، پردازش و بررسی کار

توضیحات:

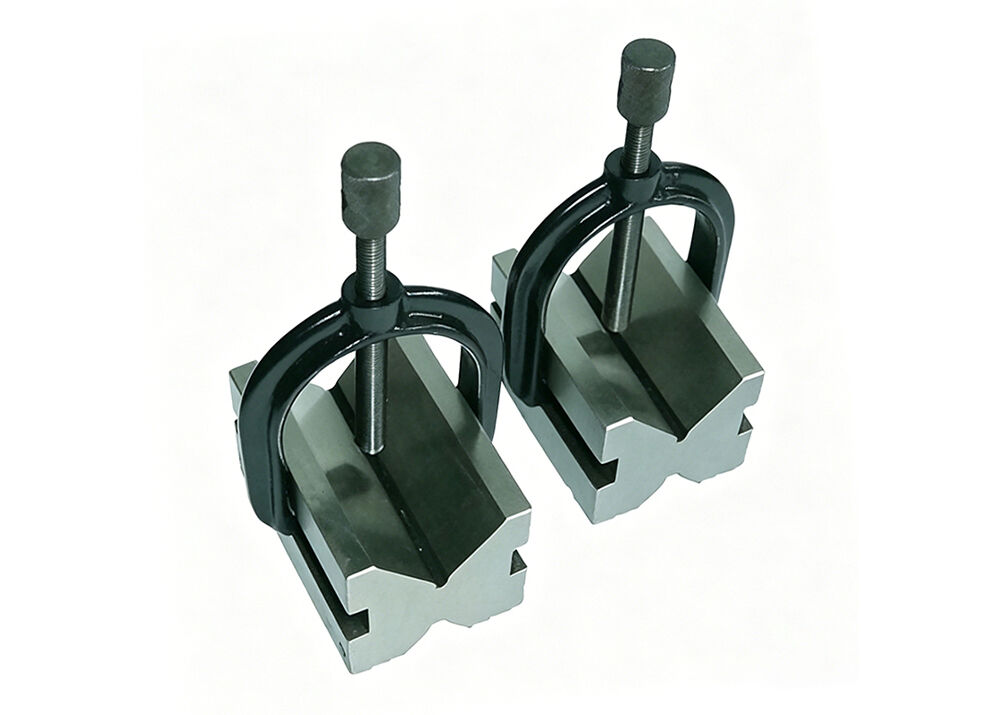

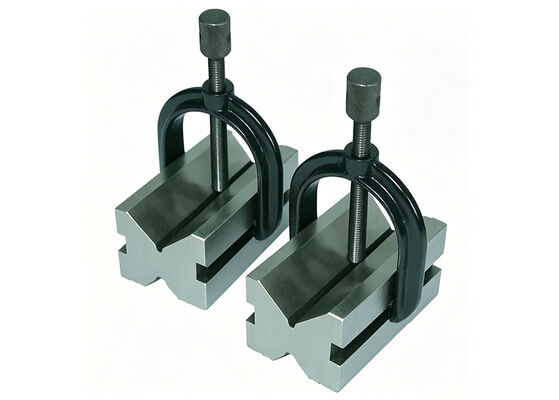

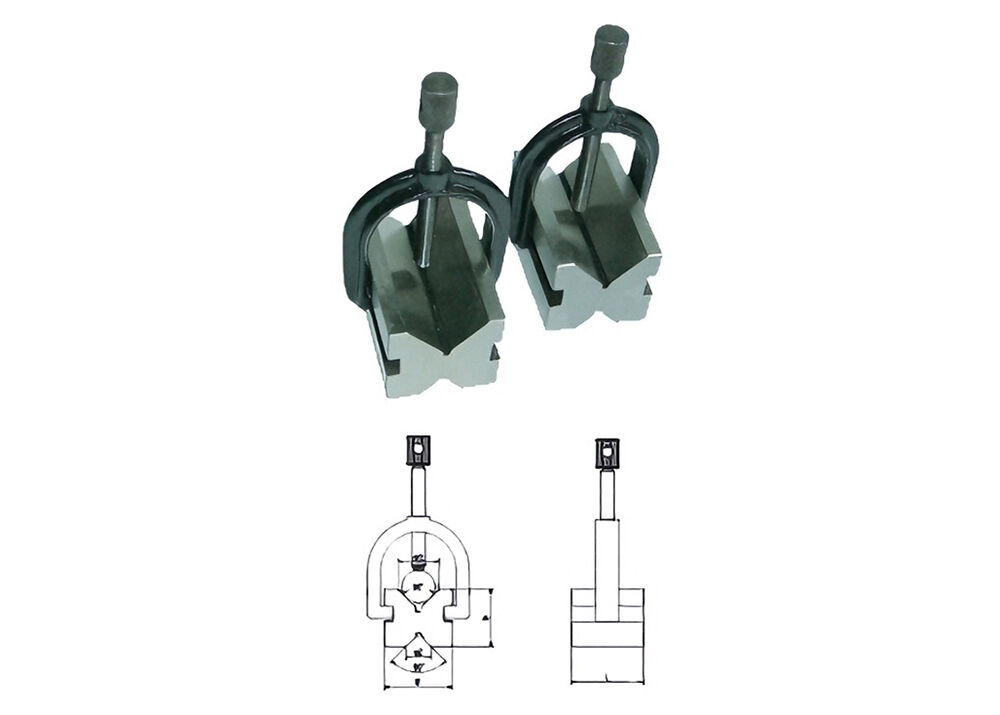

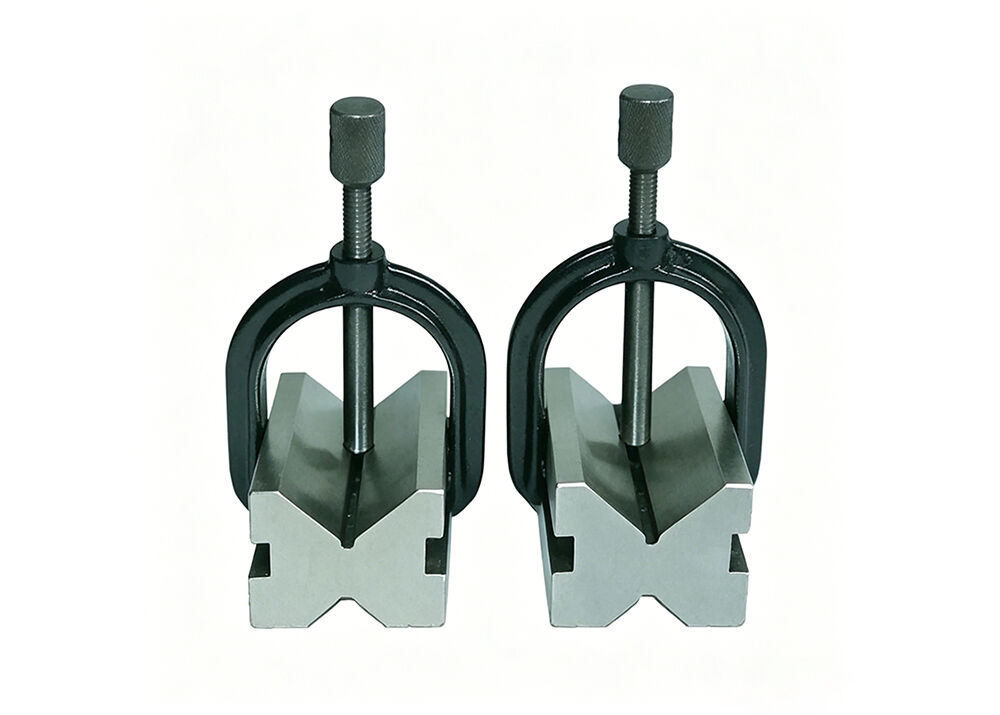

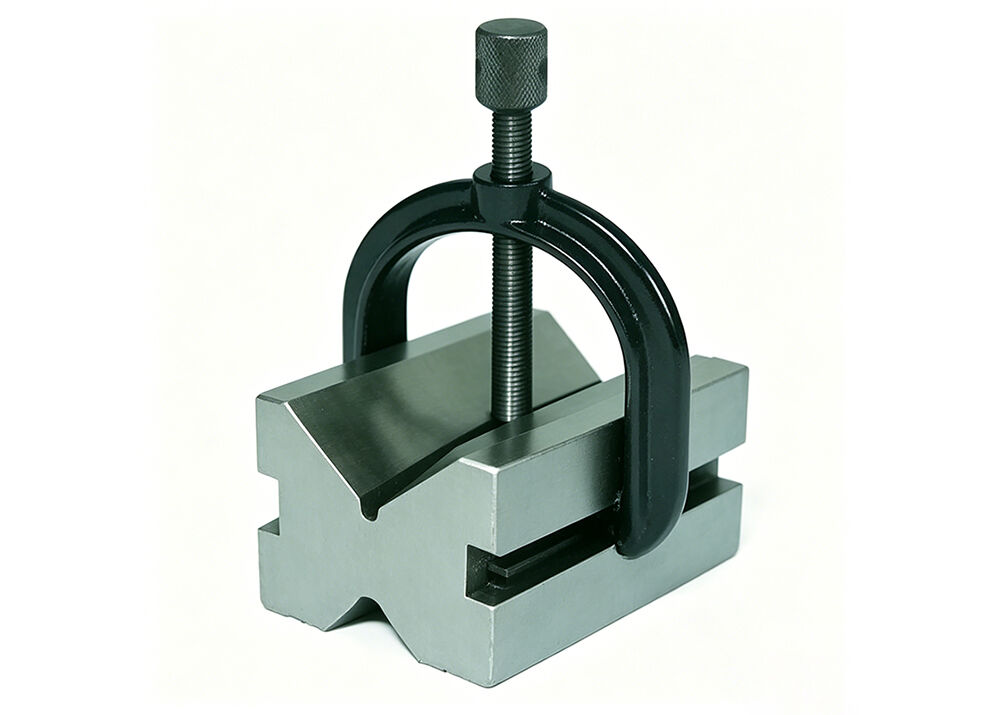

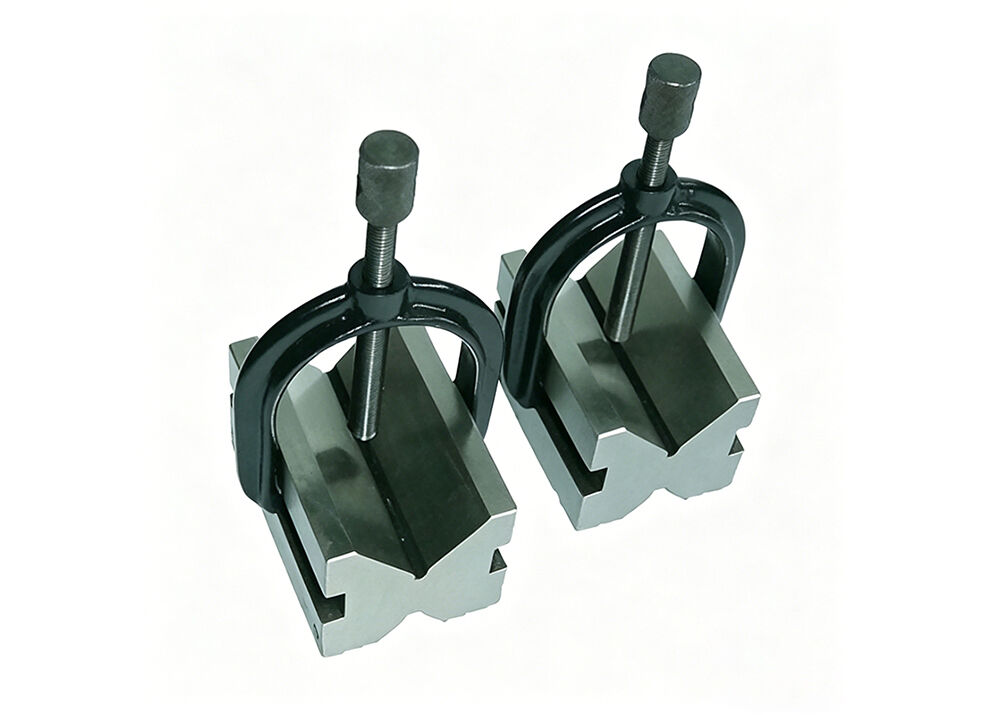

بلوک‌های V فیکسچرهای حرفه‌ای نگهداری قطعه کار هستند که به اپراتورها امکان می‌دهند قطعات کار را برای عملیات ماشین‌کاری و بازرسی به طور ایمن قرار داده و ببندند. سطح پایه، سطوح جانبی و سطوح تماس V به طور کامل با دقت سنگ‌زنی شده‌اند و سطوح مرجع پایدار، قابل اعتماد و تکرارپذیر را ارائه می‌دهند تا نتایج ماشین‌کاری و اندازه‌گیری مداوم را تضمین کنند.

برای حفظ دقت طولانی مدت، بلوک‌های V نیاز به بازرسی دوره‌ای دارند. بلوک‌های V ما به طور کامل عملیات حرارتی شده و با دقت ماشین‌کاری شده‌اند و عملکرد پایداری را به عنوان ابزارهای نگهداری قابل اعتماد کارگاه تضمین می‌کنند.

سطوح تماس دوگانه امضای شکل V، قطعاتی از جمله میله‌های گرد، محصولات لوله‌ای و قطعات شفت را محکم نگه می‌دارند. قطعات کار به طور مساوی در برابر هر دو سطح پروفیل V قرار می‌گیرند که فشار گیره را به طور مساوی توزیع می‌کند. این توزیع نیروی یکنواخت قطعه کار را در موقعیت ثابت برای فرزکاری دقیق، سنگ‌زنی، علامت‌گذاری طرح و تست لرزش قفل می‌کند.

هر جفت بلوک V منطبق از فولاد درجه ممتاز ساخته شده است که برای مقاومت در برابر سایش برتر تا HRC 55-62 سخت شده است. بلوک‌های V با مشخصات متریک و اینچی ما که دارای زاویه V استاندارد 90 درجه هستند و با براکت‌های گیره منطبق عرضه می‌شوند، به دقت بالایی تا 0.005 میلی‌متر (0.0002 اینچ) دست می‌یابند.

جزئیات سریع:

1. برای کارهای طرح‌بندی، ماشین‌کاری و بازرسی استفاده می‌شود.

2. ساخته شده از فولاد با کیفیت بالا و سختی HRC55-62.

3. زوایای V 90 درجه.

مشخصات:

نکات برجسته محصول:

1. سطوح مرجع با دقت سنگ‌زنی شده

سطوح پایه، جانبی و تماس V به طور کامل با دقت ماشین‌کاری شده‌اند و سطوح مرجع پایدار و تکرارپذیر را برای کارهای طرح‌بندی، ماشین‌کاری و بازرسی فراهم می‌کنند.

2. طراحی گیره بهینه شده شکل Vسطوح تماس دوگانه استاندارد 90 درجه زاویه V، نیروی گیره را به طور مساوی توزیع می‌کنند و میله‌های گرد، شفت‌ها و قطعات لوله‌ای را در طول تست و پردازش در موقعیت ثابت محکم نگه می‌دارند.

3. سختی بالا و عمر طولانی

ساخته شده از فولاد درجه ممتاز و عملیات حرارتی شده تا HRC 55-62، مقاومت عالی در برابر سایش را برای استفاده طولانی مدت و سنگین در کارگاه ارائه می‌دهد.

4. به صورت جفت منطبق با گیره‌ها عرضه می‌شودمجموعه کامل شامل بلوک‌های V جفت شده و براکت‌های گیره منطبق است. مشخصات ابعاد متریک و اینچی طیف وسیعی از اندازه‌های قطعه کار را پوشش می‌دهد.

5. کاربرد گسترده برای اندازه‌گیری دقیق

فیکسچر نگهداری قطعه کار عالی برای تست لرزش شفت، بازرسی لوله‌های نفتی، علامت‌گذاری طرح، سنگ‌زنی، فرزکاری و کنترل کیفیت در آزمایشگاه‌های ماشین‌آلات و اندازه‌گیری.

کاربردها:بلوک‌های V فولادی دقیق با گیره، فیکسچرهای ضروری نگهداری قطعه کار هستند که به طور گسترده در کارگاه‌های ماشین‌کاری، کارگاه‌های CNC، اتاق‌های ابزار و آزمایشگاه‌های اندازه‌گیری مورد استفاده قرار می‌گیرند. با بهره‌گیری از سطوح مرجع با دقت سنگ‌زنی شده، زاویه V استاندارد 90 درجه و بدنه فولادی با سختی بالا، موقعیت‌یابی پایدار و تکرارپذیر را برای میله‌های گرد، شفت‌های جامد، قطعات لوله‌ای و قطعات استوانه‌ای ارائه می‌دهند.

سوالات متداول:

س1: بلوک‌های V فولادی دقیق با گیره عمدتاً برای چه مواردی استفاده می‌شوند؟

پاسخ: این بلوک‌های V فیکسچرهای حرفه‌ای نگهداری قطعه کار هستند که به طور گسترده برای کارهای علامت‌گذاری طرح، ماشین‌کاری و بازرسی استفاده می‌شوند. آنها برای تست لرزش شفت، سنگ‌زنی، فرزکاری، بازرسی لوله‌های نفتی و کنترل کیفیت در کارگاه‌های ماشین‌آلات و آزمایشگاه‌های اندازه‌گیری ایده‌آل هستند. آنها میله‌های گرد، قطعات لوله‌ای و اجزای شفت را در طول پردازش و اندازه‌گیری به طور ایمن نگه می‌دارند.س2: بلوک‌های V شما از چه ماده و سختی ساخته شده‌اند؟

پاسخ: ساخته شده از فولاد درجه ممتاز با کیفیت بالا، به طور کامل عملیات حرارتی شده تا سختی HRC 55-62. سختی بالا مقاومت عالی در برابر سایش را برای استفاده طولانی مدت و سنگین در کارگاه به ارمغان می‌آورد.

س3: زاویه V این بلوک‌های V چقدر است؟

پاسخ: سطوح تماس دوگانه با زاویه V استاندارد 90 درجه. دو سطح V فشار گیره را به طور مساوی توزیع می‌کنند و میله‌های گرد، شفت‌ها و لوله‌ها را برای موقعیت‌یابی پایدار به طور مساوی قرار می‌دهند.
