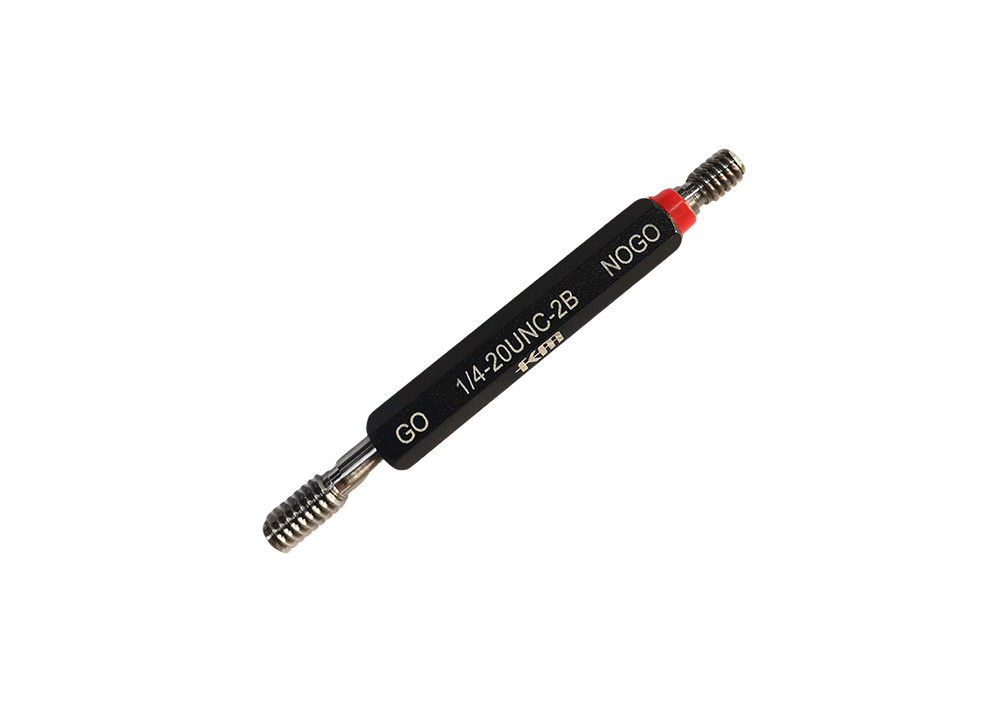

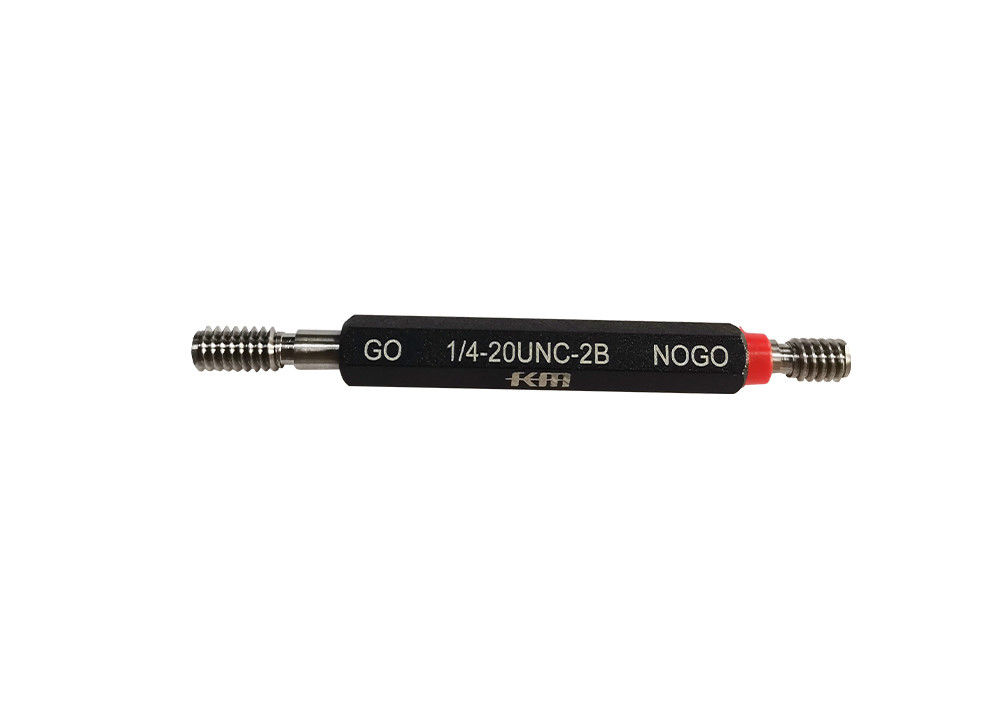

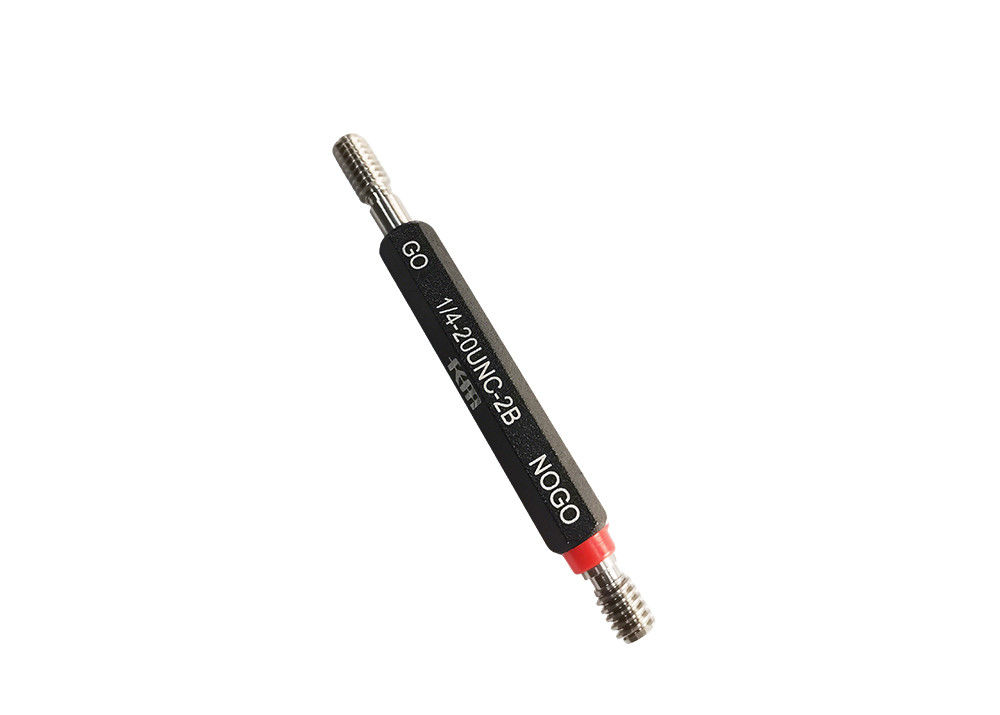

گیج پلاگ رزوه اینچی با دقت بالا استاندارد DIN
-
برجسته کردن
اندازه گيري پلاگ رشته استاندارد DIN,اندازه گيري قطره اي با دقت بالا
,High Precision Thread Plug Gauge
-
تضمینیک سال
-
نوعگیج پلاگین نخ
-
شیء اندازه گیریموضوعات متحد را آزمایش کنید
-
موادفولاد ابزار
-
استفادهبرای کار و بازرسی
-
اندازه1/4-20
-
دقت2b ، 3b
-
روش اندازه گیریراهنما
-
بسته بندیجعبه ABS
-
محل منبعشانسی، چین
-
نام تجاریKM
-
گواهیISO DIN GB RoHS
-
جزئیات بسته بندیجعبه ABS 9.5*2*2 سانتی‌متر/عدد 0.02 کیلوگرم/عدد
-
زمان تحویلظرف 15 روز
-
شرایط پرداختT/T ، L/C ، D/P ، D/A ، Western Union ، PayPal ، MoneyGram
-
قابلیت ارائه50000 قطعه در ماه
گیج پلاگ رزوه اینچی با دقت بالا استاندارد DIN
گیج پلاگ رزوه اینچی با استاندارد DIN
توضیحات:
گیج پلاگ رزوه UNC برای آزمایش رزوه های یکپارچه (درشت) استفاده می شود، که معمولاً در تولید انبوه پیچ و مهره، پیچ،
مهره و سایر کاربردهای مهندسی عمومی استفاده می شود.
گیج پلاگ UNC در طیف کاملی از اندازه های رزوه UNC موجود است، انواع مختلفی از جمله گیج های پلاگ رزوه GO،
گیج پلاگ رزوه NOGO و گیج های پلاگ رزوه ترکیبی GO/NOGO وجود دارد.
گیج های پلاگ رزوه از فولاد یاتاقان ساخته شده اند، هر گیج رزوه با گواهی کالیبراسیون ارائه می شود.
جزئیات سریع:
1. گیج پلاگ رزوه اینچی.
2. دقت: 2B,3B.
3. انواع GO و NO GO و ترکیبی GO/NOGO.
4. استاندارد مطابقت: ANSI B1.2-83
5. مقاومت در برابر سایش و مقاومت در برابر خوردگی، ساختار پایدار، آسان برای استفاده.

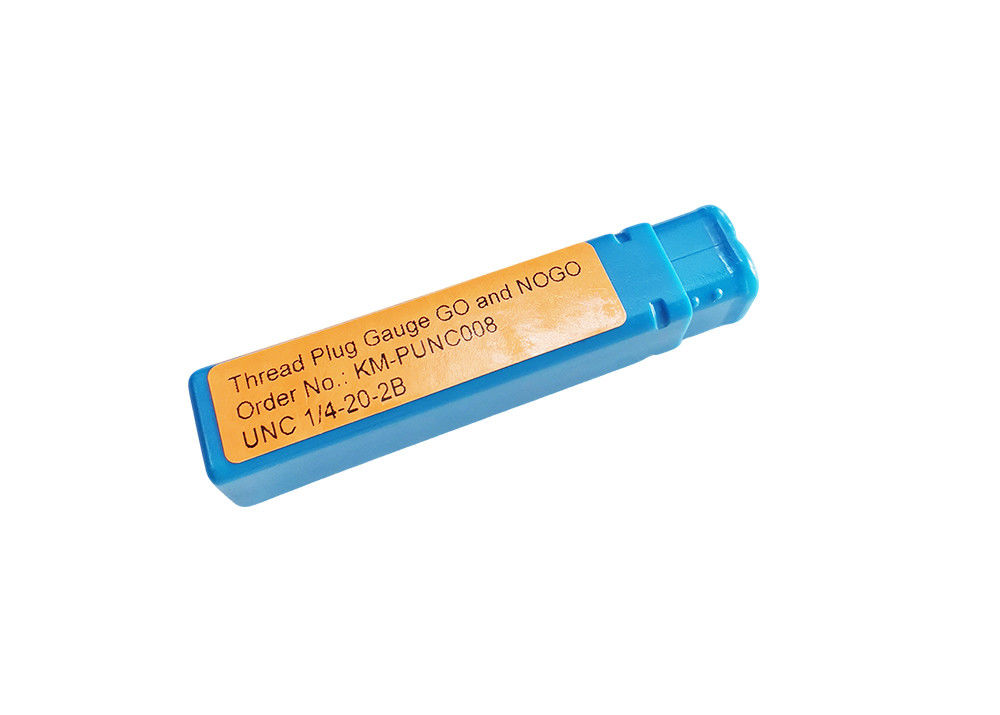

6. عرضه شده در جعبه مناسب.
مشخصات:
UNC
|
اندازه |
تعداد رزوه در اینچ |
دقت |
|
3-48 |
2B,3B |
|
|
4-40 |
2B,3B |
|
|
5-40 |
2B,3B |
|
|
6-32 |
2B,3B |
|
|
8-32 |
2B,3B |
|
|
10-24 |
2B,3B |
|
|
12-24 |
2B,3B |
|
|
1/4-20 |
2B,3B |
|
|
5/16-18 |
2B,3B |
|
|
3/8-16 |
2B,3B |
|
|
7/16-14 |
2B,3B |
|
|
1/2-13 |
2B,3B |
|
|
9/16-12 |
2B,3B |
|
|
5/8-11 |
2B,3B |
|
|
3/4-10 |
2B,3B |
|
|
7/8-9 |
2B,3B |
|
|
1-8 |
2B,3B |
|
|
1 1/8-7 |
2B,3B |
|
|
1 1/4-7 |
2B,3B |
|
|
1 3/8-6 |
2B,3B |
|
|
1 1/2-6 |
2B,3B |
|
|
1 3/4-5 |
2B,3B |
|
|
2-4.5 |
2B,3B |
|
|
…… |
2B,3B |
|
|
6 |
2B,3B |
|
UNF
|
اندازه |
تعداد رزوه در اینچ |
دقت |
|
3-56 |
2B,3B |
|
|
4-48 |
2B,3B |
|
|
5-44 |
2B,3B |
|
|
6-40 |
2B,3B |
|
|
8-36 |
2B,3B |
|
|
10-32 |
2B,3B |
|
|
12-28 |
2B,3B |
|
|
1/4-28 |
2B,3B |
|
|
5/16-24 |
2B,3B |
|
|
3/8-24 |
2B,3B |
|
|
7/16-20 |
2B,3B |
|
|
1/2-20 |
2B,3B |
|
|
9/16-18 |
2B,3B |
|
|
5/8-18 |
2B,3B |
|
|
3/4-16 |
2B,3B |
|
|
7/8-14 |
2B,3B |
|
|
1-12 |
2B,3B |
|
|
1 1/8-12 |
2B,3B |
|
|
1 1/4-12 |
2B,3B |
|
|
1 3/8-12 |
2B,3B |
|
|
1 1/2-12 |
2B,3B |
|
|
…… |
2B,3B |
|
|
6 |
2B,3B |
|
UNEF
|
اندازه |
تعداد رزوه در اینچ |
دقت |
|
12-32 |
2B,3B |
|
|
1/4-32 |
2B,3B |
|
|
5/16-32 |
2B,3B |
|
|
3/8-32 |
2B,3B |
|
|
7/16-28 |
2B,3B |
|
|
1/2-28 |
2B,3B |
|
|
9/16-24 |
2B,3B |
|
|
5/8-24 |
2B,3B |
|
|
11/16-24 |
2B,3B |
|
|
3/4-20 |
2B,3B |
|
|
7/8-20 |
2B,3B |
|
|
13/16-20 |
2B,3B |
|
|
15/16-20 |
2B,3B |
|
|
1-20 |
2B,3B |
|
|
1 1/16-18 |
2B,3B |
|
|
1 1/8-18 |
2B,3B |
|
|
1 3/16-18 |
2B,3B |
|
|
1 1/4-18 |
2B,3B |
|
|
1 5/16-18 |
2B,3B |
|
|
1 3/8-18 |
2B,3B |
|
|
1 7/16-18 |
2B,3B |
|
|
1 1/2-18 |
2B,3B |
|
|
1 9/16-18 |
2B,3B |
|
|
1 5/8-18 |
2B,3B |
|
|
1 11/16-18 |
2B,3B |
|
|
…… |
2B,3B |
|
|
6 |
2B,3B |
|
UN
|
اندازه |
تعداد رزوه در اینچ |
دقت |
|
5/16-20 |
2B,3B |
|
|
5/16-28 |
2B,3B |
|
|
3/8-20 |
2B,3B |
|
|
3/8-28 |
2B,3B |
|
|
7/16-32 |
2B,3B |
|
|
1/2-16 |
2B,3B |
|
|
9/16-16 |
2B,3B |
|
|
9/16-20 |
2B,3B |
|
|
9/16-32 |
2B,3B |
|
|
5/8-12 |
2B,3B |
|
|
5/8-16 |
2B,3B |
|
|
5/8-20 |
2B,3B |
|
|
5/8-28 |
2B,3B |
|
|
11/16-12 |
2B,3B |
|
|
11/16-16 |
2B,3B |
|
|
11/16-20 |
2B,3B |
|
|
11/16-28 |
2B,3B |
|
|
11/16-32 |
2B,3B |
|
|
3/4-12 |
2B,3B |
|
|
3/4-28 |
2B,3B |
|
|
3/4-32 |
2B,3B |
|
|
13/16-12 |
2B,3B |
|
|
13/16-16 |
2B,3B |
|
|
13/16-28 |
2B,3B |
|
|
13/16-32 |
2B,3B |
|
|
7/8-12 |
2B,3B |
|
|
7/8-16 |
2B,3B |
|
|
7/8-28 |
2B,3B |
|
|
7/8-32 |
2B,3B |
|
|
15/16-12 |
2B,3B |
|
|
15/16-16 |
2B,3B |
|
|
15/16-28 |
2B,3B |
|
|
15/16-32 |
2B,3B |
|
|
1-16 |
2B,3B |
|
|
1-28 |
2B,3B |
|
|
1 1/16-8 |
2B,3B |
|
|
1 1/16-12 |
2B,3B |
|
|
1 1/16-16 |
2B,3B |
|
|
1 1/16-20 |
2B,3B |
|
|
1 1/16-28 |
2B,3B |
|
|
1 1/8-8 |
2B,3B |
|
|
1 1/8-16 |
2B,3B |
|
|
1 1/8-20 |
2B,3B |
|
|
1 1/8-28 |
2B,3B |
|
|
1 3/16-8 |
2B,3B |
|
|
1 3/16-12 |
2B,3B |
|
|
1 3/16-16 |
2B,3B |
|
|
1 3/16-20 |
2B,3B |
|
|
1 3/16-28 |
2B,3B |
|
|
1 1/4-8 |
2B,3B |
|
|
1 1/4-16 |
2B,3B |
|
|
1 1/4-20 |
2B,3B |
|
|
1 1/4-28 |
2B,3B |
|
|
1 5/16-8 |
2B,3B |
|
|
1 5/16-12 |
2B,3B |
|
|
1 5/16-16 |
2B,3B |
|
|
1 5/16-20 |
2B,3B |
|
|
1 5/16-28 |
2B,3B |
|
|
1 3/8-8 |
2B,3B |
|
|
1 3/8-16 |
2B,3B |
|
|
1 3/8-20 |
2B,3B |
|
|
1 3/8-28 |
2B,3B |
|
|
1 7/16-6 |
2B,3B |
|
|
1 7/16-8 |
2B,3B |
|
|
1 7/16-12 |
2B,3B |
|
|
1 7/16-16 |
2B,3B |
|
|
1 7/16-20 |
2B,3B |
|
|
1 7/16-28 |
2B,3B |
|
|
1 1/2-8 |
2B,3B |
|
|
1 1/2-16 |
2B,3B |
|
|
1 1/2-20 |
2B,3B |
|
|
1 1/2-28 |
2B,3B |
|
|
1 9/16-6 |
2B,3B |
|
|
1 9/16-8 |
2B,3B |
|
|
1 9/16-12 |
2B,3B |
|
|
1 9/16-16 |
2B,3B |
|
|
1 9/16-20 |
2B,3B |
|
|
1 5/8-6 |
2B,3B |
|
|
1 5/8-8 |
2B,3B |
|
|
1 5/8-12 |
2B,3B |
|
|
1 5/8-16 |
2B,3B |
|
|
1 5/8-20 |
2B,3B |
|
|
1 11/16-6 |
2B,3B |
|
|
1 11/16-8 |
2B,3B |
|
|
1 11/16-12 |
2B,3B |
|
|
1 11/16-16 |
2B,3B |
|
|
1 11/16-20 |
2B,3B |
|
|
1 3/4-6 |
2B,3B |
|
|
1 3/4-8 |
2B,3B |
|
|
1 3/4-12 |
2B,3B |
|
|
1 3/4-16 |
2B,3B |
|
|
1 3/4-20 |
2B,3B |
|
|
1 13/16-6 |
2B,3B |
|
|
1 13/16-8 |
2B,3B |
|
|
1 13/16-12 |
2B,3B |
|
|
1 13/16-16 |
2B,3B |
|
|
1 13/16-20 |
2B,3B |
|
|
1 7/8-6 |
2B,3B |
|
|
1 7/8-8 |
2B,3B |
|
|
1 7/8-12 |
2B,3B |
|
|
1 7/8-16 |
2B,3B |
|
|
1 7/8-20 |
2B,3B |
|
|
1 15/16-6 |
2B,3B |
|
|
1 15/16-8 |
2B,3B |
|
|
1 15/16-12 |
2B,3B |
|
|
1 15/16-16 |
2B,3B |
|
|
1 15/16-20 |
2B,3B |
|
|
2-6 |
2B,3B |
|
|
2-8 |
2B,3B |
|
|
2-12 |
2B,3B |
|
|
2-16 |
2B,3B |
|
|
2-20 |
2B,3B |
|
|
…… |
2B,3B |
|
|
6 |
2B,3B |
|
کاربردها:
گیج پلاگ رزوه ابزاری است که عمدتاً برای بازرسی و قضاوت در مورد واجد شرایط بودن اندازه رزوه استفاده می شود، آنها به طور گسترده ای مورد استفاده قرار می گیرند
در زمینه های تولید خودرو، هوافضا، ماشینکاری و پردازش الکترونیکی برای بازرسی محصولات رزوه ای استاندارد و غیر استاندارد مختلف برای بهبود دقت دقت رزوه و اطمینان از نرخ واجد شرایط محصولات تولید شده.
موارد احتیاط:
1. لمس سطح کار گیج حلقه پلاگ با دست مجاز نیست تا باعث زنگ زدگی نشود.
2. در حین استفاده، گیج حلقه پلاگ باید در جای مناسبی قرار گیرد، مانند روی میز کابینت ابزار
یا روی صفحه پشتی چوبی قسمت غیر متحرک دستگاه، و نباید روی نگهدارنده ابزار دستگاه قرار گیرد
یا ریل راهنمای دستگاه، تا باعث آسیب نشود.
3. به طور منظم بازرسی کنید تا ببینید آیا آسیبی، زنگ زدگی یا تغییر شکلی وجود دارد یا خیر. اگر متوجه شدید که گیج حلقه پلاگ شروع به زنگ زدن کرده است،
باید آن را در بنزین قرار دهید و برای مدتی خیس کنید، سپس آن را بیرون آورده و با دقت پاک کنید و روغن ضد زنگ بمالید.
4. سطوح کار دو گیج حلقه پلاگ را با هم ذخیره نکنید، در غیر این صورت دو سطح کار به هم چسبانده می شوند
به یکدیگر، و گیج در صورت جدا شدن با نیروی خارجی، به طور غیر ضروری آسیب می بیند.
5. پس از استفاده از گیج پلاگ رزوه، باید تمیز شود و در شرایط خشک نگهداری شود.
سوالات متداول:
1) ما کی هستیم؟
شرکت Deko عمدتاً به توسعه، تولید و بازاریابی ابزارهای اندازه گیری دقیق با نام تجاری KM اختصاص دارد
در سرزمین اصلی چین.
2) چه محصولاتی حمل می کنیم؟
شاخص های صفحه ای، میکرومترها، کولیس ها، گیج های سوراخ، گیج های ارتفاع، گیج های ضخامت صفحه ای، گیج های عمق، زاویه سنج ها،
گیج، بلوک، تراز و غیره.
3)
شرایط تجارت چیست؟ ما از FOB، CFR، CIF، EXW پشتیبانی می کنیم.
4) اشکال پرداخت چیست؟
ما T/T، L/C، D/A، D/P، PayPal، Western Union را می پذیریم.
5) آیا سفارشی سازی را می پذیریم؟
بله، OEM در دسترس است.
6) خدمات پس از فروش چطور؟
یک سال گارانتی برای انواع محصولات.
اگر هنگام دریافت کالا لوازم جانبی معیوب پیدا کردید، قطعات خبری یا محصول جدید شما را برای جایگزینی ارسال می کنیم.
به عنوان یک تولید کننده با تجربه، ما تیم کالیبراسیون و بازرسی بسیار دقیقی داریم، می توانید از کیفیت محصول ما اطمینان داشته باشید.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
