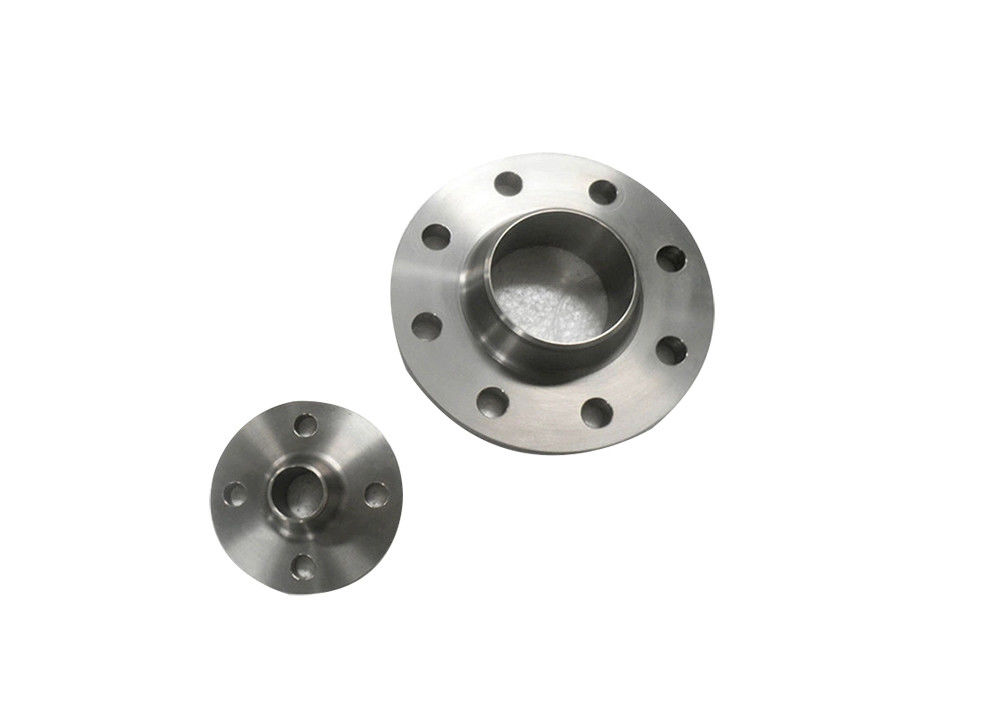

فلنج لوله تیتانیوم گردن بلند برای اتصال خط لوله ارائه مناسب امن و ضد نشت در محیط های خشن
-
برجسته کردن
اتصال خط لوله فلنج لوله تیتانیوم,محیط های خشن فلنج لوله تیتانیوم,فلنج لوله تیتانیوم ضد نشت
,Harsh Environments Titanium Pipe Flange
,Leak Proof Titanium Pipe Flange
-
فشارPN10 ، PN16 ، PN25 ، PN40 ، PN63 ، PN100 ، PN160
-
MaterialTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc
-
اندازهDN10-DN2000 (3/8 ''-80 '')
-
OEMدر دسترس
-
TechnicsForged and CNC Machined
-
سطح آب بندیRF ، MFM ، TG ، FF ، RJ
-
Place of OriginShaanxi,China
-
نام تجاریVOTECH
-
گواهیASME,JIS,DIN,GB,GOST
-
Model NumberPN16
-
Packaging DetailsExport Standard Wooden Case, or Can Be Customized
-
Delivery Time7-15 Days
-
Payment TermsL/C,D/A,D/P,Western Union,MoneyGram,T/T
-
Supply Ability100ton/Month
فلنج لوله تیتانیوم گردن بلند برای اتصال خط لوله ارائه مناسب امن و ضد نشت در محیط های خشن

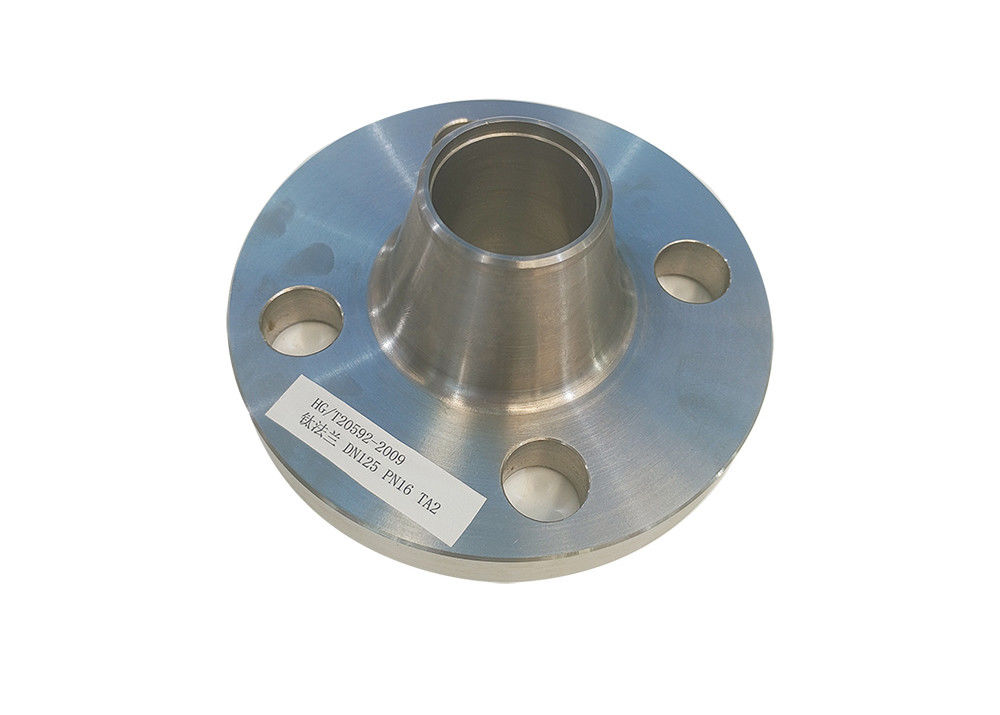

فلنج تیتانیوم گردن بلند برای اتصال خط لوله ارائه مناسب و ضد نشت در محیط های خشن
فلانج تیتانیومی دارای گردن نسبتاً بلند است و با استفاده از رابط جوش بستن به لوله متصل می شود.
یک بخیه جوش کاملاً نفوذ کننده که دارای قدرت بالایی است. تغییر تدریجی در ضخامت گردن به طور موثر استرس و
کاهش غلظت تنش در اتصال لوله و فلنج وجود دارد سه نوع از سطح مهر و موم، از جمله RF، RTJ یا
MFM، و RTJ اغلب برای شرایط فشار بالا ترجیح داده می شود.
طناب طناب طناب طناب طناب طناب طناب طناب طناب
فلانژ های تیتانیوم ما به طور دقیق با استانداردهای ASME،JIS،DIN
GB،GOST استانداردهای بین المللی برای پاسخگویی به الزامات مختلف از مشتریان در سراسر جهان.
فلنج لوله های جوشیده شده از مواد تیتانیوم دارای مزایای بسیاری هستند.
مقاومت به آن اجازه می دهد تا در محیط هایی که نیاز به مقاومت در برابر خوردگی بالا و ثبات طولانی مدت دارند، عملکرد خوبی داشته باشد.
در محیط های شیمیایی پیچیده یا در شرایط کار با دمای بالا و فشار بالا، مواد تیتانیوم می توانند به طور موثر از
از این رو، در صورت وجود نشت یا آسیب به فلنج ها ناشی از خوردگی، ایمنی و عمر خدمات تجهیزات افزایش می یابد.
مقاومت و چگالی پایین تیتانیوم می تواند وزن فلنج را کاهش دهد. به خصوص در برخی از سیستم های صنعتی بزرگ،
کاهش وزن ساختاری می تواند طراحی کلی را بهینه کند و هزینه های کمتری را کاهش دهد. در همین حال تیتانیوم دارای جوش خوب است.
عملکرد و مناسب برای جوش با مواد فلزی دیگر، اطمینان از قدرت مفصل فلنج است.
|
استاندارد |
ASME،JIS،DIN،GB،GOST |
|
مواد |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 و غیره |
|
اندازه |
DN10-DN2000 ((3/8''-80') |
|
OEM |
در دسترس |
|
فشار |
PN10,PN16,PN25,PN40,PN63,PN100,PN160 |
|
تکنیک ها |
جفتکاری و ماشینکاری CNC |
|
سطح مهر و موم |
RF,MFM,TG,FF,RJ |
|
نوع |
فلنج گردن جوش |
|
بسته بندی |
صادرات استاندارد چوبی مورد، یا می تواند سفارشی |
|
درخواست |
نفت، مواد شیمیایی، کشتی سازی، داروسازی، فلزات سازی، ماشین آلات، لبه های چاپی، مواد غذایی و غیره |
PN16(ملی متر)
|
اندازه اسمی |
قطر بیرونی لوله فولاد فلنج جوش پایان قطر خارجی |
اندازه اتصال |
ضخامت فلنج |
گردن فلنج |
ارتفاع فلنج |
|||||||||
|
قطر بیرونی فلنج |
قطر دایره مرکزی سوراخ بولت |
سوراخ بولت |
تعداد سوراخ های بولت |
بولت |
N |
s≥ |
H1 |
R |
||||||
|
A |
ب |
A |
ب |
|||||||||||
|
10 |
17.2 |
14 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1.8 |
6 |
4 |
35 |
|
15 |
21.3 |
18 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2.0 |
6 |
4 |
38 |
|
20 |
26.9 |
25 |
105 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2.3 |
6 |
4 |
40 |
|
25 |
33.7 |
32 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2.6 |
6 |
4 |
40 |
|
32 |
42.4 |
38 |
140 |
100 |
18 |
4 |
M16 |
18 |
56 |
56 |
2.6 |
6 |
6 |
42 |
|
40 |
48.3 |
45 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2.6 |
7 |
6 |
45 |
|
50 |
60.3 |
57 |
165 |
125 |
18 |
4 |
M16 |
18 |
74 |
74 |
2.9 |
8 |
5 |
45 |
|
65 |
76.1 |
65 |
185 |
145 |
18 |
8 |
M16 |
18 |
92 |
92 |
2.9 |
10 |
6 |
45 |
|
80 |
88.9 |
89 |
200 |
160 |
18 |
8 |
M16 |
20 |
105 |
105 |
3.2 |
10 |
6 |
50 |
|
100 |
114.3 |
108 |
220 |
180 |
18 |
8 |
M16 |
20 |
131 |
131 |
3.6 |
12 |
8 |
52 |
|
125 |
139.7 |
133 |
250 |
210 |
18 |
8 |
M16 |
22 |
156 |
156 |
4.0 |
12 |
8 |
55 |
|
150 |
168.3 |
159 |
285 |
240 |
22 |
8 |
M20 |
22 |
184 |
184 |
4.5 |
12 |
10 |
55 |
|
200 |
219.1 |
219 |
340 |
295 |
22 |
12 |
M20 |
24 |
235 |
235 |
6.3 |
16 |
10 |
62 |
|
250 |
273 |
273 |
405 |
355 |
26 |
12 |
M24 |
26 |
292 |
292 |
6.3 |
16 |
12 |
70 |
|
300 |
323.9 |
325 |
460 |
410 |
26 |
12 |
M24 |
28 |
344 |
344 |
7.1 |
16 |
12 |
78 |
|
350 |
355.6 |
377 |
520 |
470 |
26 |
16 |
M27 |
30 |
390 |
410 |
8.0 |
16 |
12 |
82 |
|
400 |
406.4 |
426 |
580 |
825 |
30 |
16 |
M27 |
32 |
445 |
464 |
8.0 |
16 |
12 |
85 |
|
450 |
457 |
480 |
640 |
585 |
30 |
20 |
M27 |
40 |
490 |
512 |
8.0 |
16 |
12 |
87 |
|
500 |
508 |
530 |
715 |
650 |
33 |
20 |
M30 |
44 |
548 |
578 |
8.0 |
16 |
12 |
90 |
|
600 |
610 |
630 |
840 |
770 |
36 |
20 |
M33 |
54 |
652 |
670 |
8.8 |
18 |
12 |
95 |
|
700 |
711 |
720 |
910 |
840 |
36 |
24 |
M33 |
36 |
755 |
759 |
8.8 |
18 |
12 |
100 |
|
800 |
813 |
820 |
1025 |
950 |
39 |
24 |
M36×3 |
38 |
855 |
855 |
10.0 |
20 |
12 |
105 |
|
900 |
914 |
920 |
1125 |
1050 |
39 |
28 |
M36×3 |
40 |
955 |
954 |
10.0 |
20 |
12 |
110 |
|
1000 |
1016 |
1020 |
1255 |
1170 |
42 |
28 |
M39×3 |
42 |
1058 |
1060 |
10.0 |
22 |
16 |
120 |
|
1200 |
1219 |
1220 |
1485 |
1390 |
48 |
32 |
M45×3 |
48 |
1262 |
1260 |
12.5 |
30 |
16 |
130 |
|
1400 |
1422 |
1420 |
1685 |
1590 |
48 |
36 |
M45×3 |
52 |
1465 |
1465 |
14.2 |
30 |
16 |
145 |
|
1600 |
1626 |
1620 |
1930 |
1820 |
56 |
40 |
M52×4 |
58 |
1668 |
1668 |
16 |
35 |
16 |
160 |
|
1800 |
1829 |
1820 |
2130 |
2020 |
56 |
44 |
M52×4 |
62 |
1870 |
1870 |
17.5 |
35 |
16 |
170 |
|
2000 |
2032 |
2020 |
2345 |
2230 |
62 |
48 |
M56×4 |
66 |
2072 |
2072 |
20 |
40 |
16 |
180 |
1.عملکردهای برجسته فلنج های تیتانیوم از نظر مقاومت در برابر خوردگی چیست؟
فلنج های تیتانیوم دارای مقاومت بسیار قوی در برابر رسانه های خوردنی مانند آب دریا و یون های کلراید هستند.خوردگی آنها
مقاومتبسیار بیشتر از فولاد ضد زنگ و فولاد کربن است و آنها به ویژه مناسب هستندبرای خشنمحیط هاچنین
به عنوان نیروی دریایی وصنایع شیمیایی.
2آیا فلنج های تیتانیوم نیاز به اقدامات ضد زنگ اضافی دارند؟
نیازی نیست. فلنج های تیتانیوم می توانند برای مدت طولانی بدون پوشش یا حفاظت کاتودیک استفاده شوند و از خطر زنگ جلوگیری کنندو
به طور قابل توجهیکاهش الزامات نگهداری.
3چه مفيدي از سبک وزن فلنج هاي تيتانيوم دارد؟
تیتانیوم دارای یک قدرت نزدیک به فولاد است، اما تراکم آن تنها 60٪ از فولاد است، که به آن امکان می دهد تا به طور قابل توجهی
کاهش دهدوزن تجهیزات در زمینه هایی مانند هوافضا و کشتی سازی در حالی که ظرفیت حمل سنگین را حفظ می کند.
4.چطور فلنج تيتانيوم در محیط با دماي پايين عمل ميکنه؟
فلنج های تیتانیوم هنوز هم می توانند در محیط های درجه حرارت بسیار پایین (مانند نیتروژن مایع و
مایعاکسیژن)که باعث می شود آنها یک انتخاب ایده آل برای مهندسی کریوجنیک باشند.
5مقاومت تيتانيوم در برابر دما چطوره؟
آلیاژ های تیتانیوم (مانند TA2 و TA9) می توانند خواص مکانیکی پایدار را در دمای بالا 300-500 حفظ کنند°C,و
بعضی هامواد حتی می تونن برای مدت کوتاهی در دمای بالاتر مقاومت کنن
6.چطوری فلنج های تیتانیوم در برابر اکسیداسیون در دمای بالا مقاومت می کنند؟
در دمای بالا، یک فیلم اکسید متراکم بر روی سطح تیتانیوم شکل می گیرد که می تواند به طور موثر اکسیژن را جدا کندو از
بیشتراکسیداسیون ماده
7.چرا طول عمر فلنج های تیتانیوم طولانی تر از فولاد ضد زنگ است؟
در محیط های خوردنی، طول عمر فلنج های تیتانیوم می تواند بیش از ده برابر از فولاد ضد زنگ باشد،و آنها نیاز دارند
تقریبانهنگهداری، که منجر به کاهش کل هزینه چرخه عمر می شود.
8.چرا فلنج های تیتانیوم با وجود هزینه های اولیه بالایی هنوز ارزان هستند؟
اگر چه هزینه اولیه خرید فلنج های تیتانیوم نسبتا بالا است، زندگی بسیار طولانی آنهاو خیلی کم
نگهداریالزامات به طور قابل توجهی هزینه استفاده طولانی مدت را کاهش می دهد،در حال ساخت عملکرد اقتصادی کلی خود را
بهتره
9آیا فلنج های تیتانیوم برای صنایع داروسازی و مواد غذایی مناسب هستند؟
آره، تيتانيوم با مواد بي ضرر و غير سيميايي سازگاري دارد و خالصيت موادش بالاست
الزاماتاز جمله داروسازی و فرآوری مواد غذایی.
10خصوصیات پردازش و جوش فلنج های تیتانیوم چطوره؟
فلنج های تیتانیوم از روش های مختلف جوش مانند جوش TIG و جوش پلاسما با قدرت جوش بالا پشتیبانی می کنند.Tسلام
همچنین می تواندباشدطراحی شده در فرم های رابط مانند جوشکاری صاف، جوشکاری پشت و جوشکاری رشته ای،برای برآورده کردن الزامات
از خط لوله های مختلفسیستم ها
1کیفیت بالاتریما اقدامات سختگیرانه ای برای کنترل کیفیت داریم، از جمله ASME،JIS،DIN،GB،GOST،اطمینان از اینکه هر
تیتانمحصولاتما تولید می کنیم و نیازهای صنعت و مشتریان را برآورده می کند.
2امکانات تولید مدرن:ما پیشرفته ترین کارخانه ها و خطوط تولید تیتانیوم فلزی داریمما را قادر می سازد
بهدستگيرسفارشات عمدهو پروژه های سفارشی.
3.اجناس و بسته بندی:هر سفارش به دقت در کابين هاي چوبي يا سيني ها بسته شده تا از آسيب ديده شدن در طول حمل و نقل جلوگیری شودتقدیم
حداکثرحفاظتو امنیت.
4.تيم با تجربه:با سالها تجربه حرفه ای در تولید فلز تیتانیوم، ما تفاوت های ظریف را درک می کنیماز
تولیدبا کیفیت بالامحصولات برای برآورده کردن نیازهای صنایع مختلف.
5خدمات جامع:ما راه حل های سفارشی، زمان تحویل سریع و پشتیبانی اختصاصی در طول خرید را ارائه می دهیم
پروسه
6خدمات مشتری محور:ما گزینه های پرداخت انعطاف پذیر، پشتیبانی فنی جامع،و مشتری متعهد
خدماتبهفرآیند خرید شما را بدون مشکل انجام دهید.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
